MARINE · 7" TOUCHSCREEN · EMBEDDED
⚓
BWL327S선박용 디지털
경사계 시스템
엔에스텍 BWL327S · 7인치 터치스크린 임베디드 장비 · 선박의 Roll / Pitch 각도를 실시간 측정하고 과도한 기울기 감지 시 즉시 알람
Client
엔에스텍 (NSTEK)
Model
BWL327S
Platform
Windows Embedded (7")
Domain
Marine · Safety
Role
Full-Stack · UI/UX
Overview // 프로젝트 개요
바다 위 선박의
안전을 실시간 감지
선박에 설치되는 7인치 터치스크린 임베디드 장비로, 자이로 센서 데이터를 실시간 수신하여 Roll(좌우 기울기)·Pitch(앞뒤 기울기) 각도를 계측하고 시각화합니다.
기울기 임계값 초과 시 즉시 알람을 발령하고, Peak Hold 기록 및 이력 그래프로 선박 안정성을 추적합니다. 선장실(브릿지)에 설치되어 24시간 운항 감시용으로 사용됩니다.
🖥 터치스크린 데모 보기 →📡
Real
실시간 센서 수신
🌊
50°
Roll 측정 범위
⚠️
Alarm
과도 기울기 감지
📊
Peak
Hold 이력 기록
Core Modules // 핵심 기능
🎛
Roll / Pitch 실시간 게이지
반원형 게이지에 바늘 애니메이션으로 Roll·Pitch 각도를 실시간 표시. PORT/STBD 구분 및 Peak Hold 값 유지.
🚨
Over Roll 알람
경고·위험 임계값 초과 시 화면 붉은색 깜빡임 + 알람 배너 + 음향 경보. 선장 확인 시 해제 가능.
📈
이력 그래프
실시간 시계열 차트 (1분/5분/10분/1시간). Roll·Pitch·Period 다중 라인. 임계값 표시선 및 알람 마커.
⚙️
설정
센서·알람 임계값·통신·화면·시스템 정보. 슬라이더로 경고/위험 기준 조절, 진동/시각 알람 토글.
🔧
수동 개방
밸브·부저 수동 제어. 확인 모달로 오작동 방지, 실행 이력 자동 기록.
🚢
선박 시각화
하단 Roll(측면)·Pitch(정면) 미니 게이지. 수면선 기준 선박 기울기 애니메이션.
Tech Stack // 기술 스택
Touchscreen UI // 7인치 임베디드 화면
선박 브릿지에 설치되는 7인치 터치스크린 임베디드 장비 화면. 바늘 애니메이션과 실시간 데이터 표시로 선장이 즉시 기울기 상태를 파악할 수 있습니다.

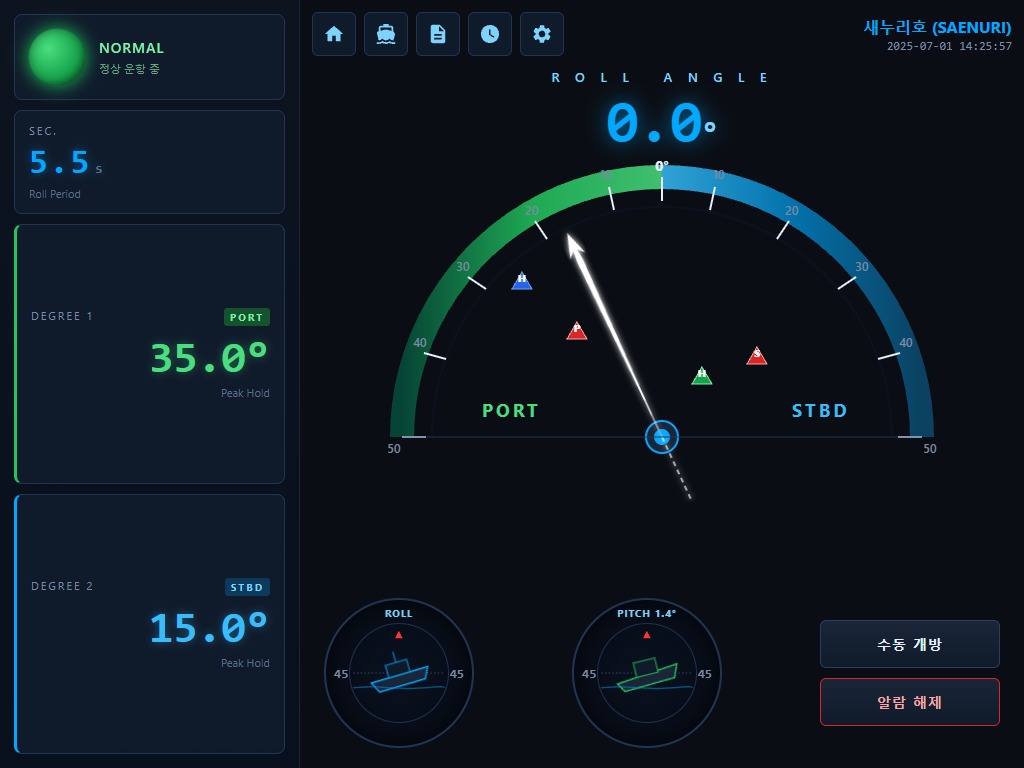

// 01 · 정상 운항 — 실시간 Roll·Pitch 게이지

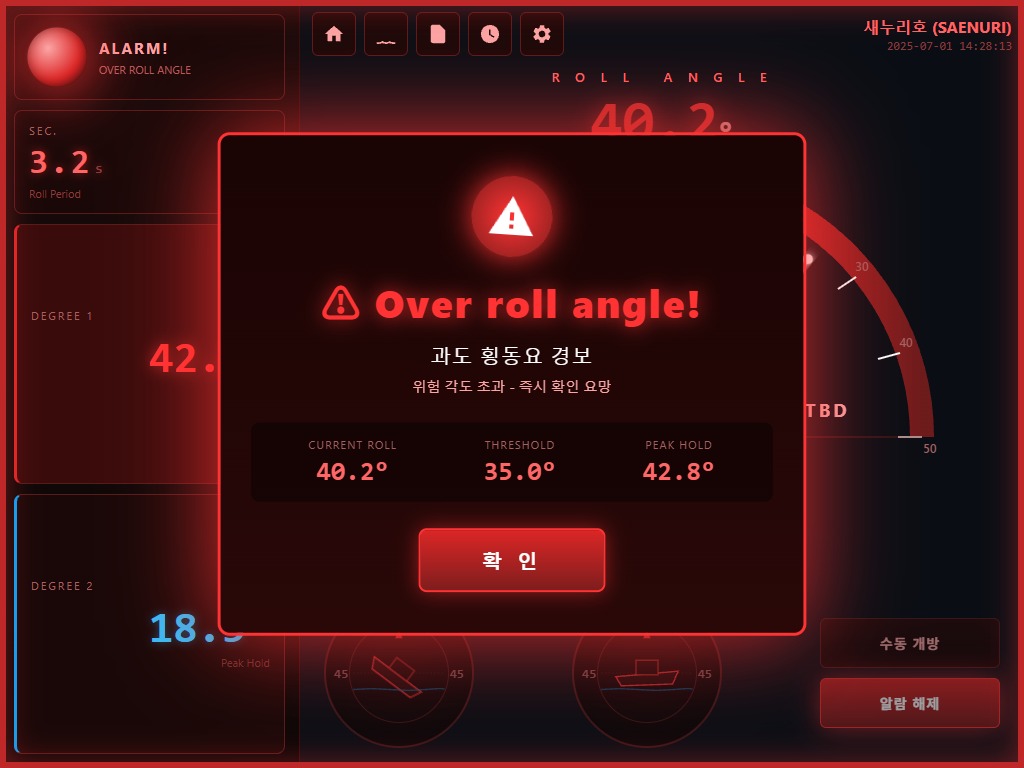

// 02 · Over Roll 알람 — 위험 기울기 경고

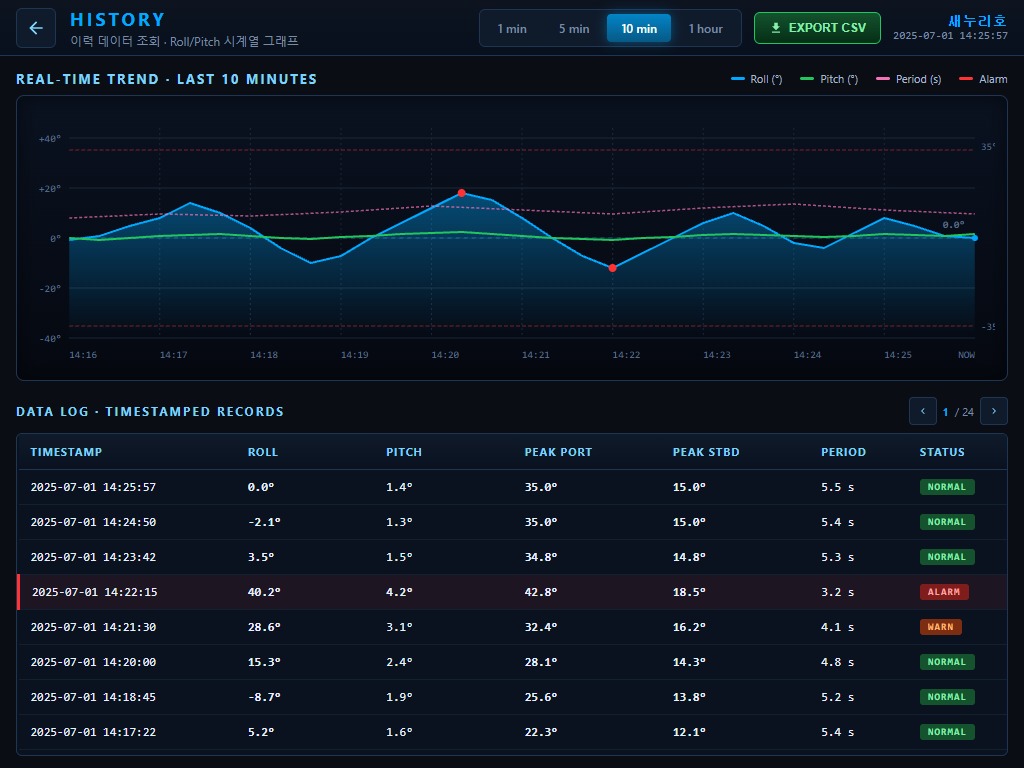

// 03 · 이력 그래프 — 시계열 차트

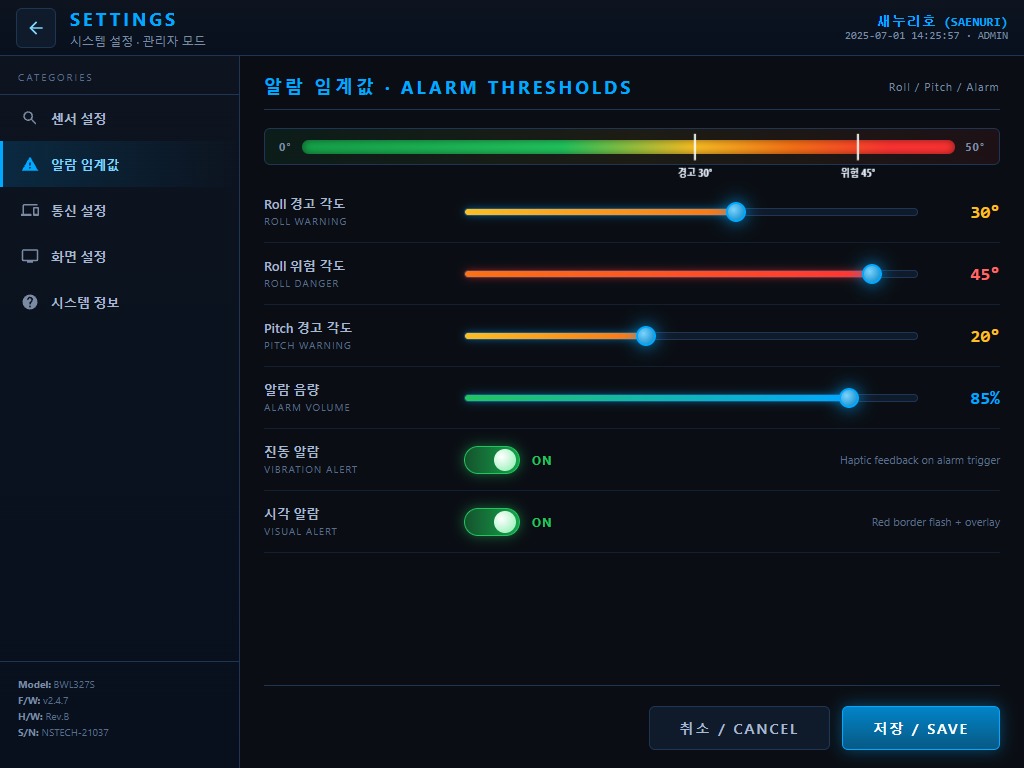

// 04 · 설정 — 알람 임계값 · 시스템

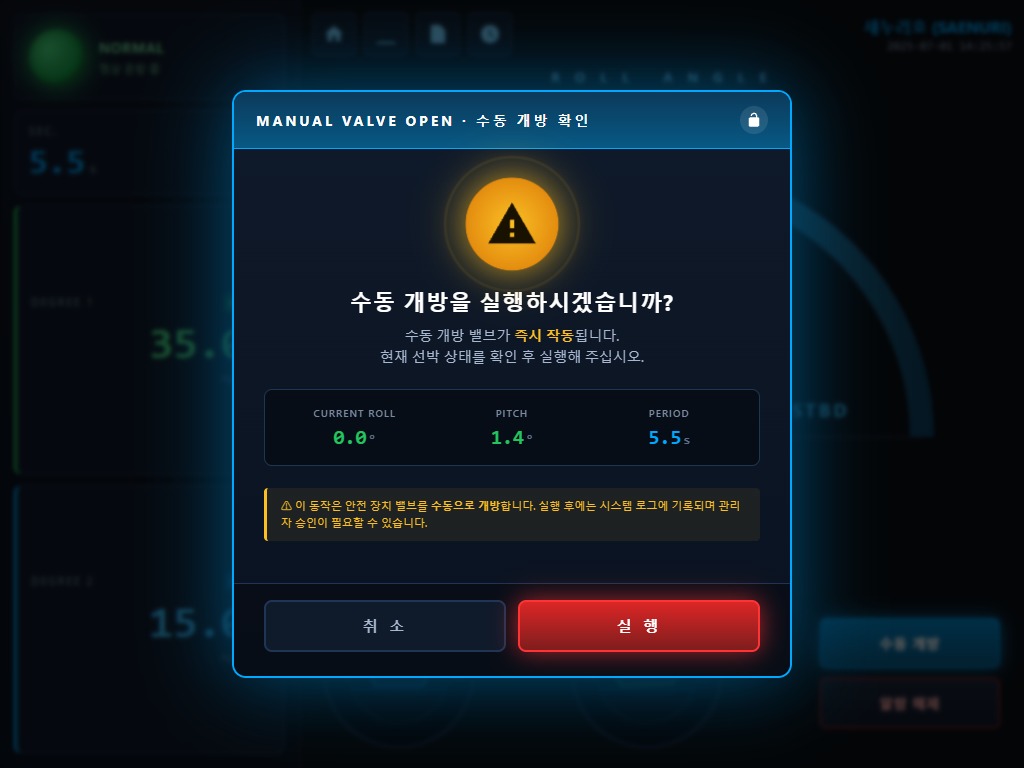

// 05 · 수동 개방 확인 모달
