WELDING QUALITY CONTROL · WPF
용접품질관리 플랫폼
3D 스캔 기반 부품 검사 자동화 + 용접 공정 통합 관리 시스템 (흥일기업)
개발 기간
2022.05 ~ 2022.12
운영 환경
Windows 10 / 11
플랫폼
Desktop C# WPF
특이 사항
3D PLY Viewer · MQTT
프로젝트 개요
이미지 기반 결함 검출 + 3D 스캔 검사
흥일기업의 차량 부품 용접 공정을 디지털화한 품질관리 플랫폼입니다. 3D 스캐너로 측정한 PLY 데이터를 실시간 분석하여 용접 결함을 자동 검출하고, 부품별 용접 포인트·좌표·공정 이력을 통합 관리합니다.
- 3D PLY 포인트 클라우드 분석 뷰어
- 용접 포인트 좌표 관리 & 공정 추적
- MQTT 기반 실시간 장비 통신
- 스캔 결과 NG/OK 자동 판정
주요 기능
🔥
용접 공정 관리
작업번호·부품·공정 단계별 실시간 추적 및 통계
📐
좌표 관리
부품별 용접 포인트 좌표 CRUD, 공정 코드 매핑
🎯
3D 스캔 분석
PLY 포인트 클라우드 실시간 렌더링 및 비교 분석
✅
자동 NG/OK 판정
기준 좌표 대비 편차 분석 후 자동 품질 판정
📦
자재 관리
부품별 용접 자재·로트·이력 통합 관리
📡
MQTT 통신
용접 로봇·스캐너와 경량 실시간 메시지 통신
기술 스택
Frontend · UI
3D · Analysis
🎯
📐
🔬
Protocol · Database
📡
💻 화면 구성

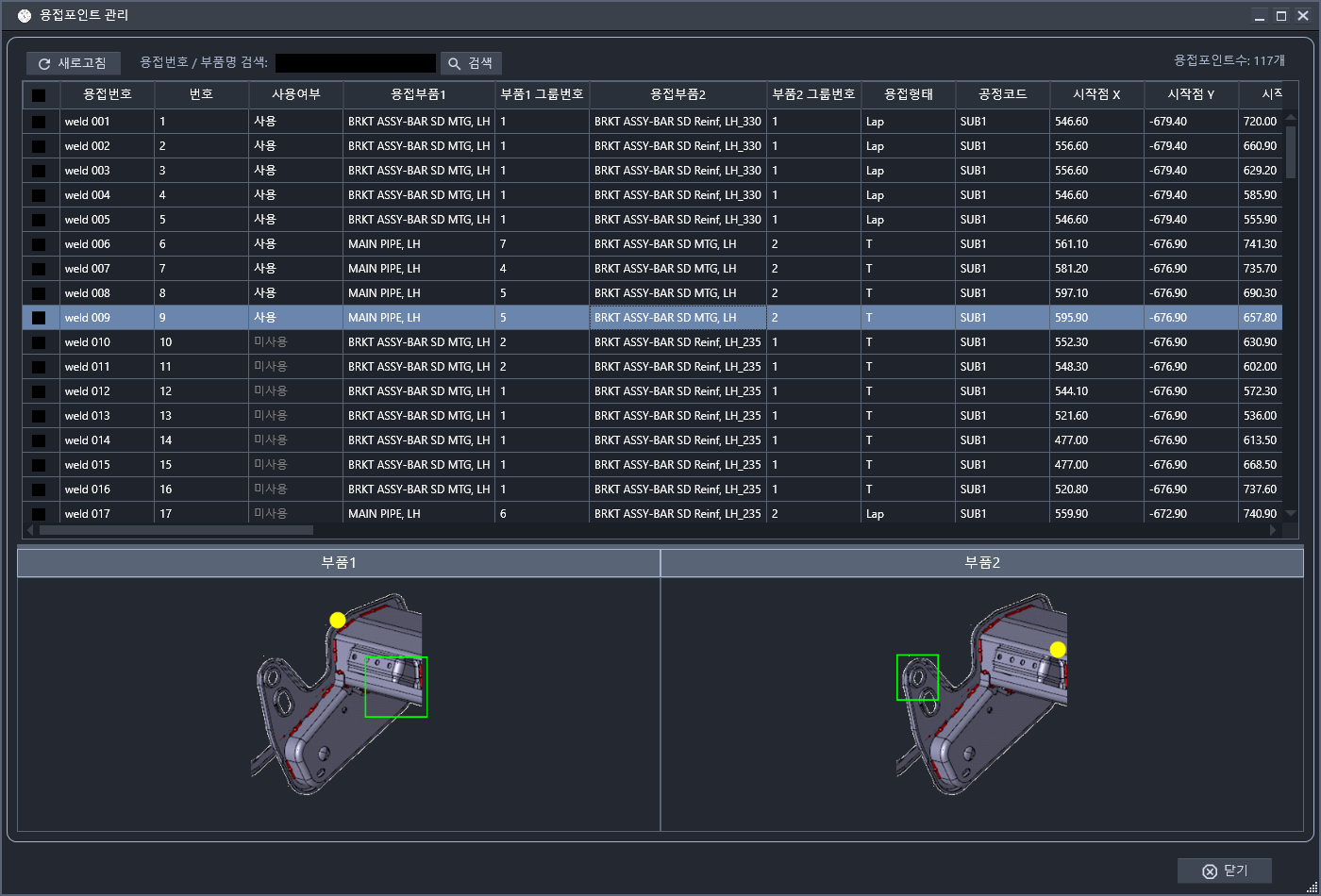

용접 포인트 관리 — 부품별 좌표 및 공정 이력
좌표 관리 — 3D 모델 기반 포인트 편집

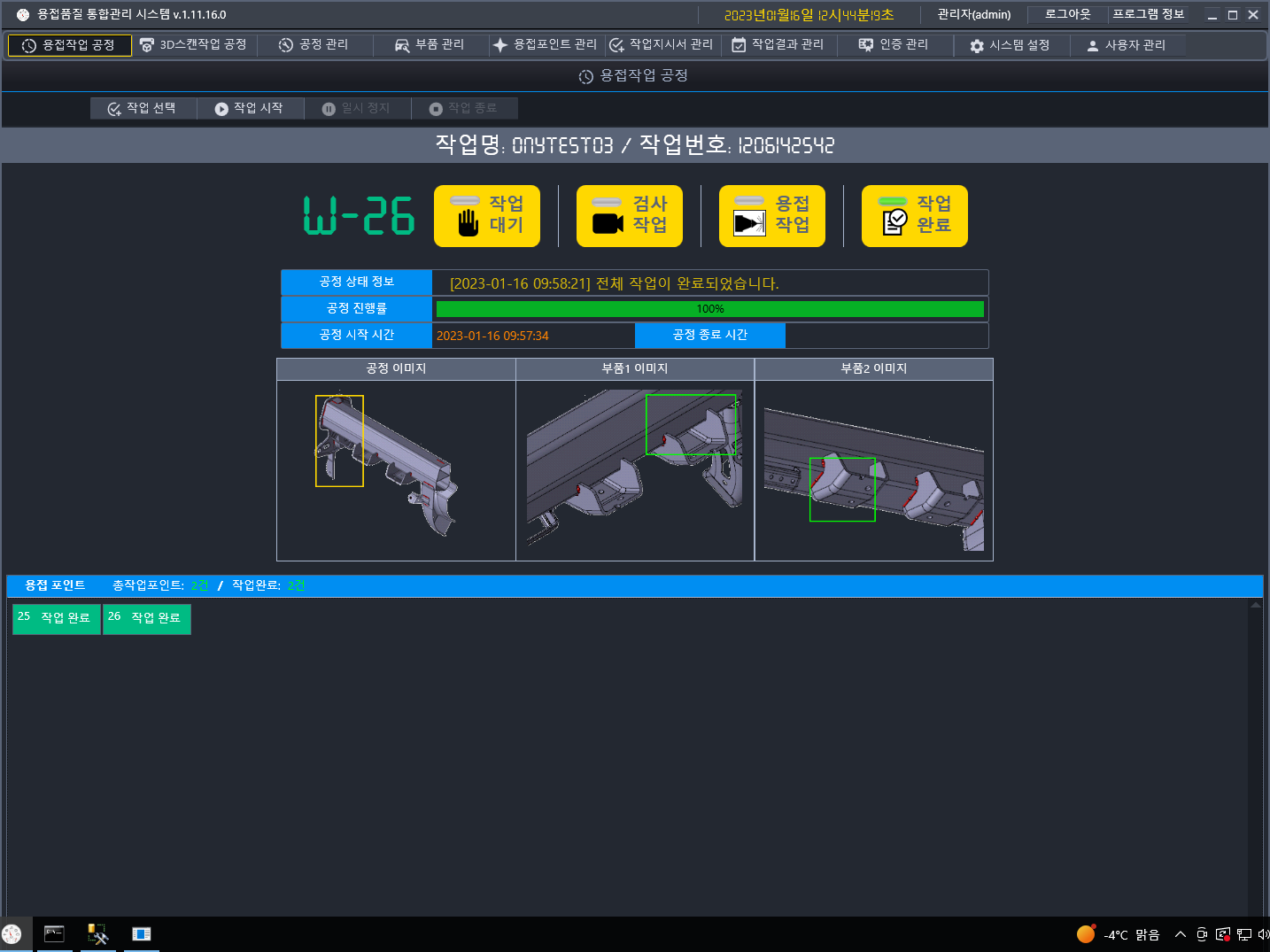

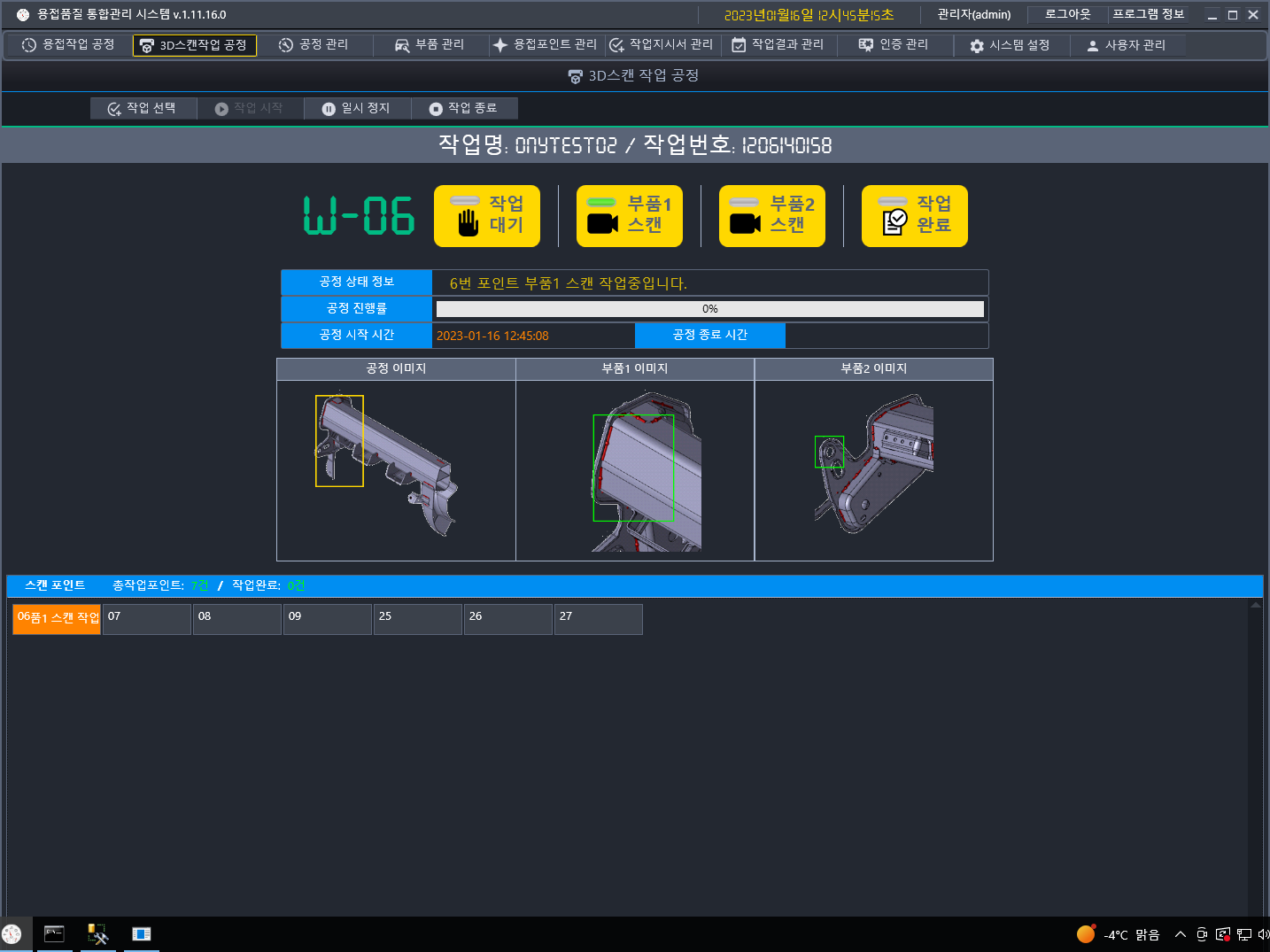

스캔 공정 — 작업 상태 시각화

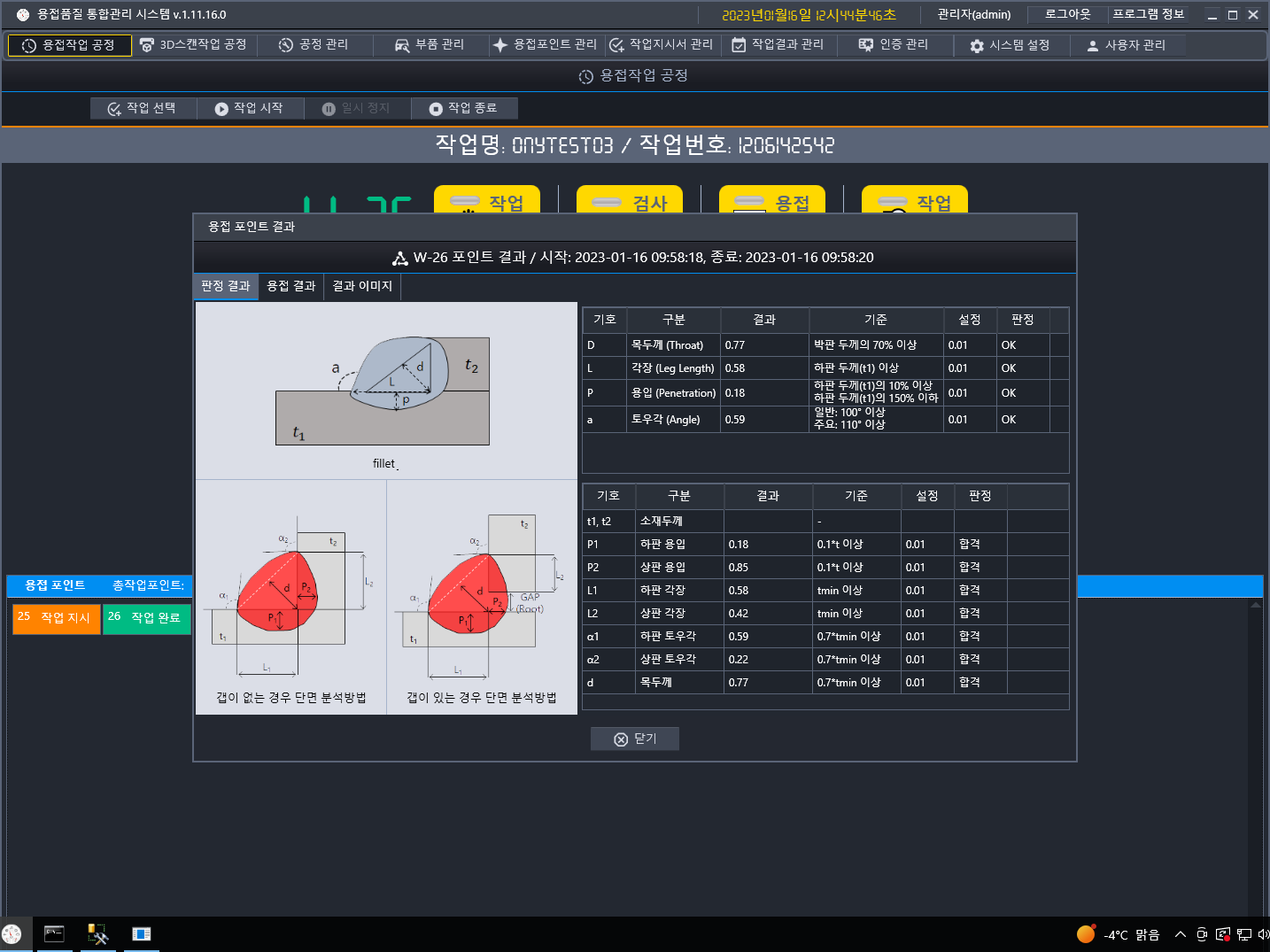

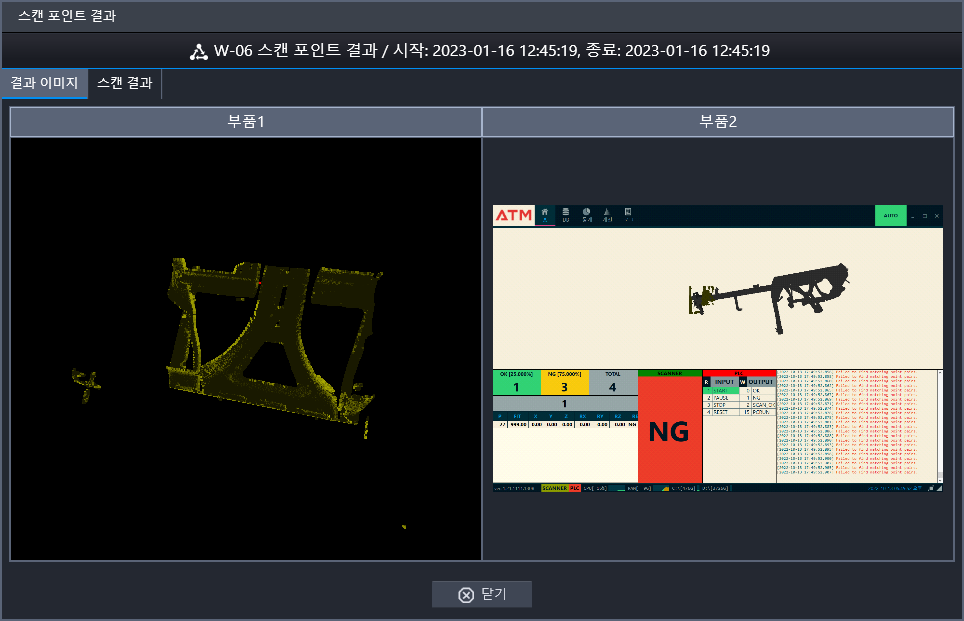

스캔 결과 — NG/OK 판정 & 3D 뷰
용접 결과 이력 조회

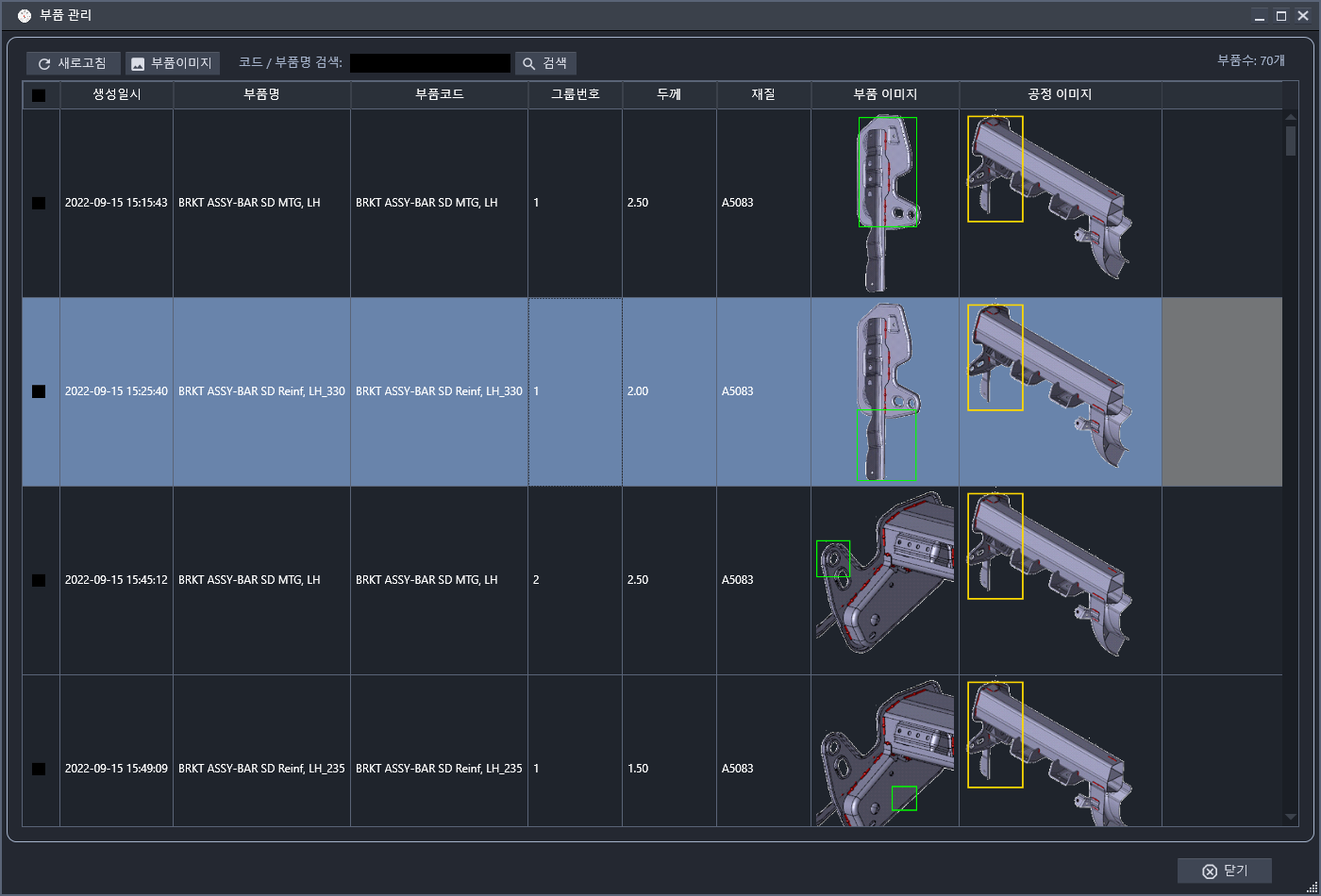

자재 관리 — 부품 재고 & 로트 추적

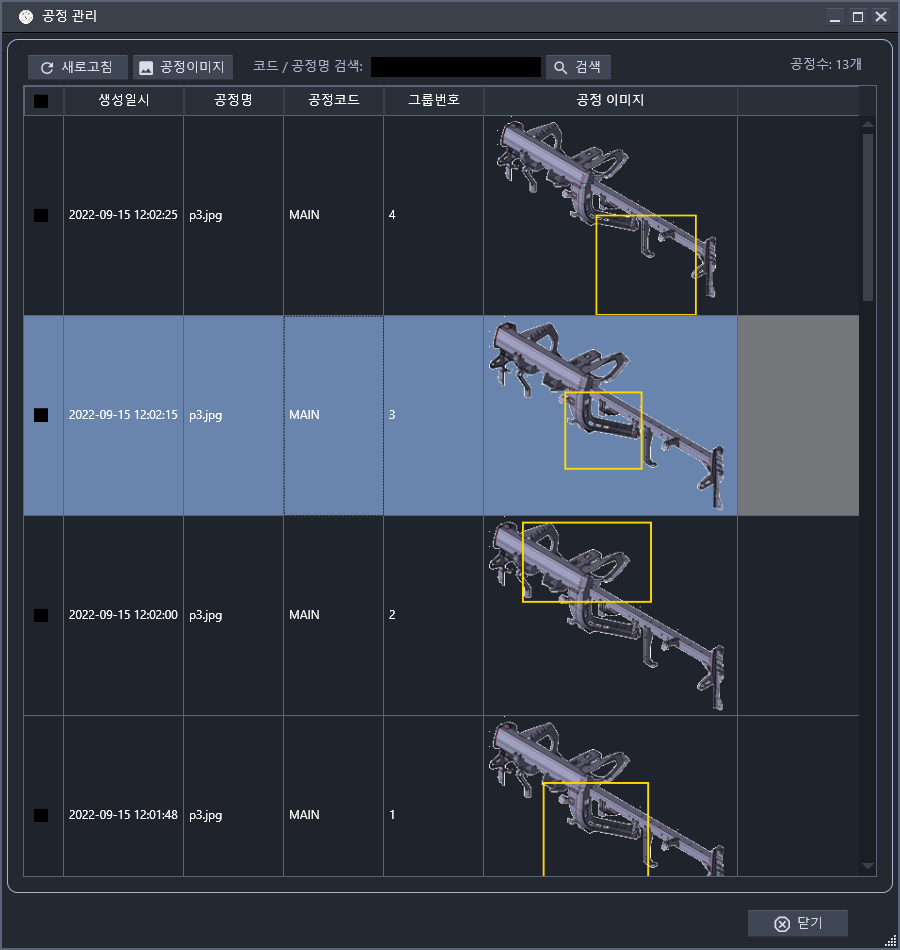

공정 관리 — 작업 일정 & 진행
