# 029a — CS / WinForms
🖥
DONGSUNG
SLIT SYSTEM
Windows CS 버전
AsahiKASEI × 동성기업 납품용 C# WinForms 생산관리 시스템 — 슬리팅 공정 전 과정 관리
Year
2011
Client
동성기업 × AsahiKASEI
Platform
Windows Application
Category
MES · 공정관리
Role
개발 · 납품
Overview // 프로젝트 개요
실제 납품된
WinForms MES
2011년 AsahiKASEI와 동성기업의 슬리팅 필름 공정을 관리하기 위해 개발·납품된 Windows C# WinForms 시스템입니다.
원자재 입고(MR)부터 슬리팅 → 검사 → SR 발행 → 포장 → 출하까지 전 공정을 관리합니다. 바코드 스캐너, 라벨 프린터 등 하드웨어 연동 포함.
📟
9개
주요 화면
🖨
HW
바코드·라벨
🗄
DS시리즈
모듈 코드
🏭
실납품
동성기업
실제 화면 // Actual Screens

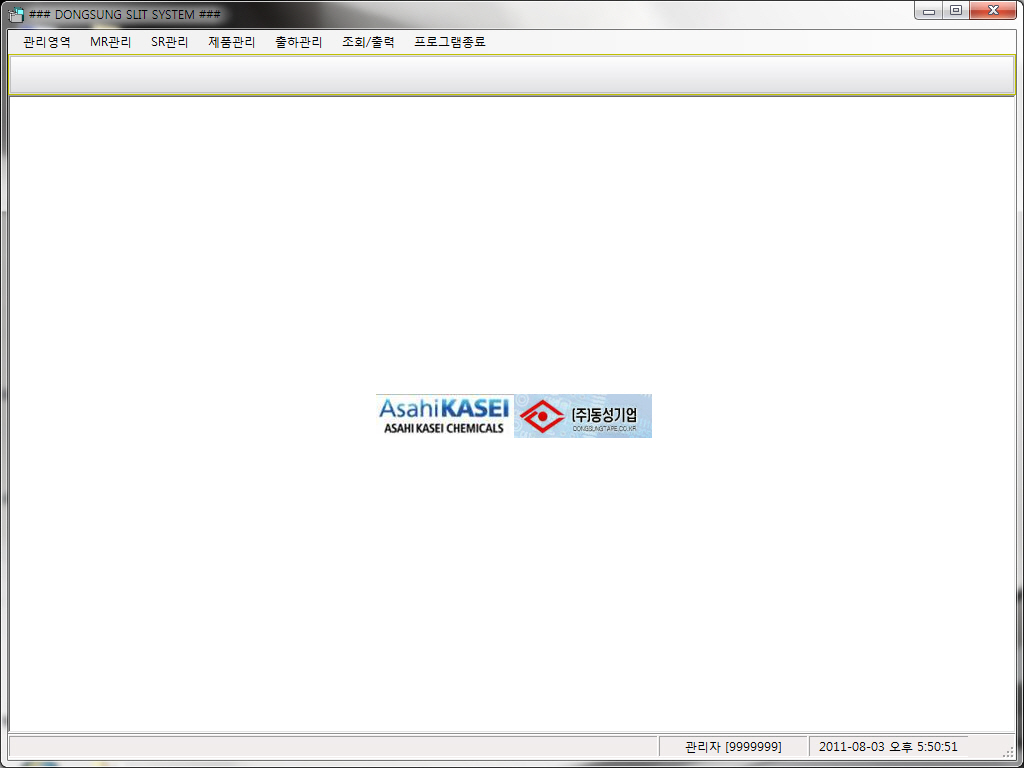

// 메인 — 시스템 진입 · 메뉴 선택

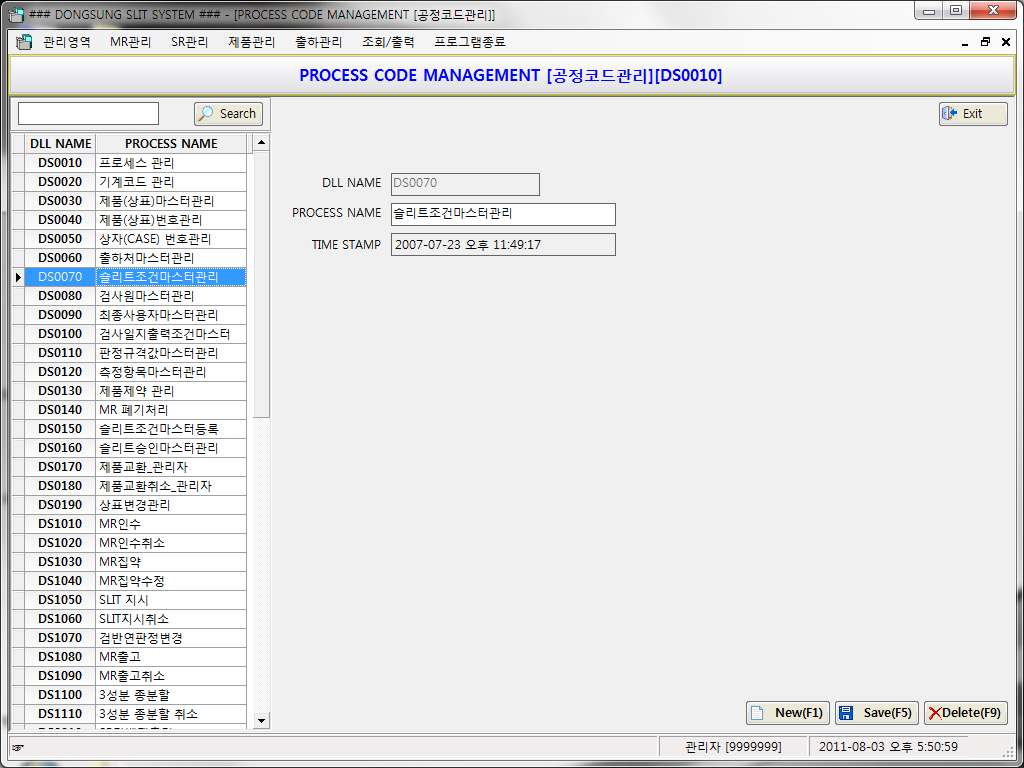

// 공정코드 관리 [DS0100]

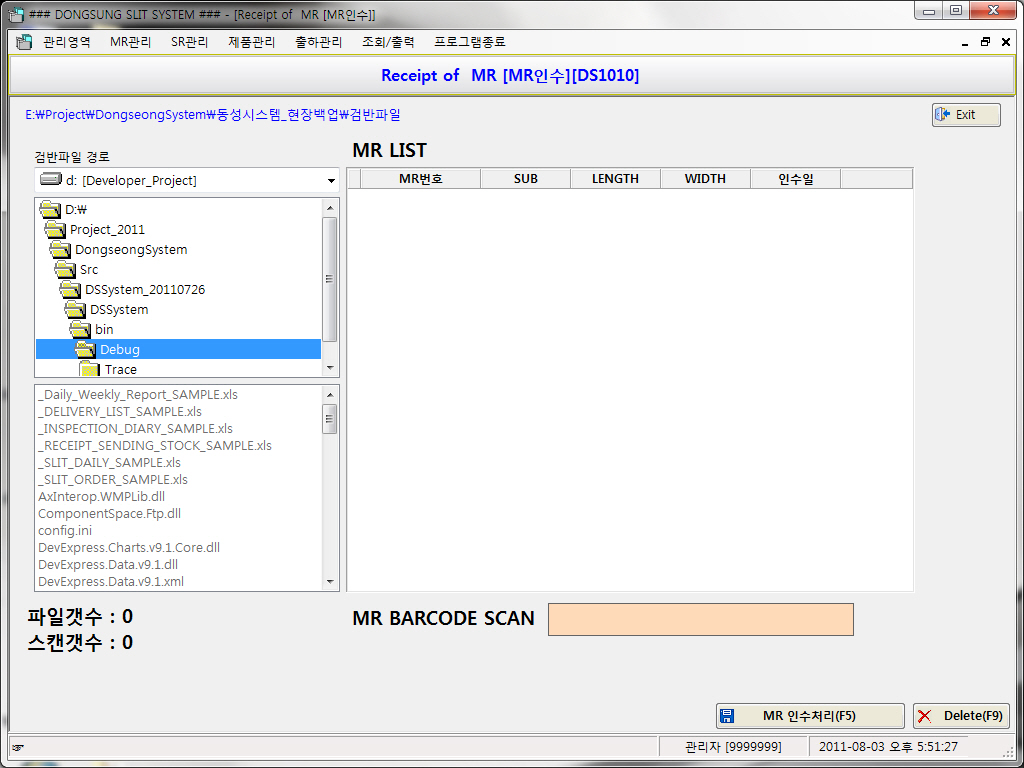

// MR 원자재 입고 [DS2010]

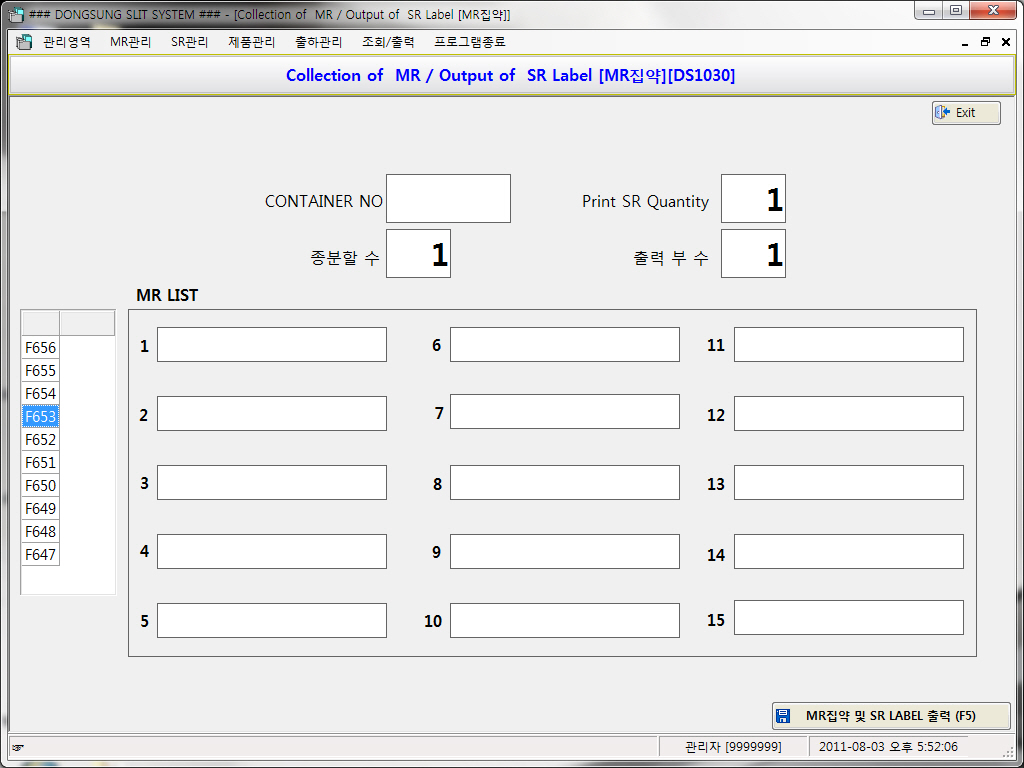

// MR 집약 / SR 라벨 출력 [DS1030]

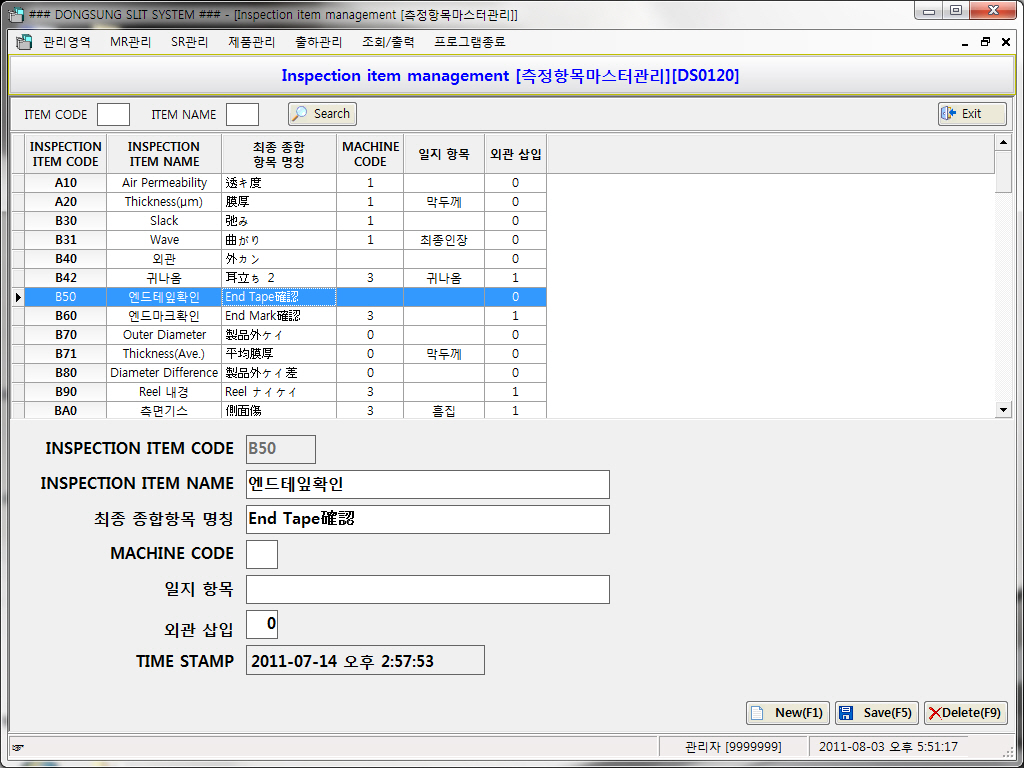

// 측정항목 마스터관리 [DS0120]

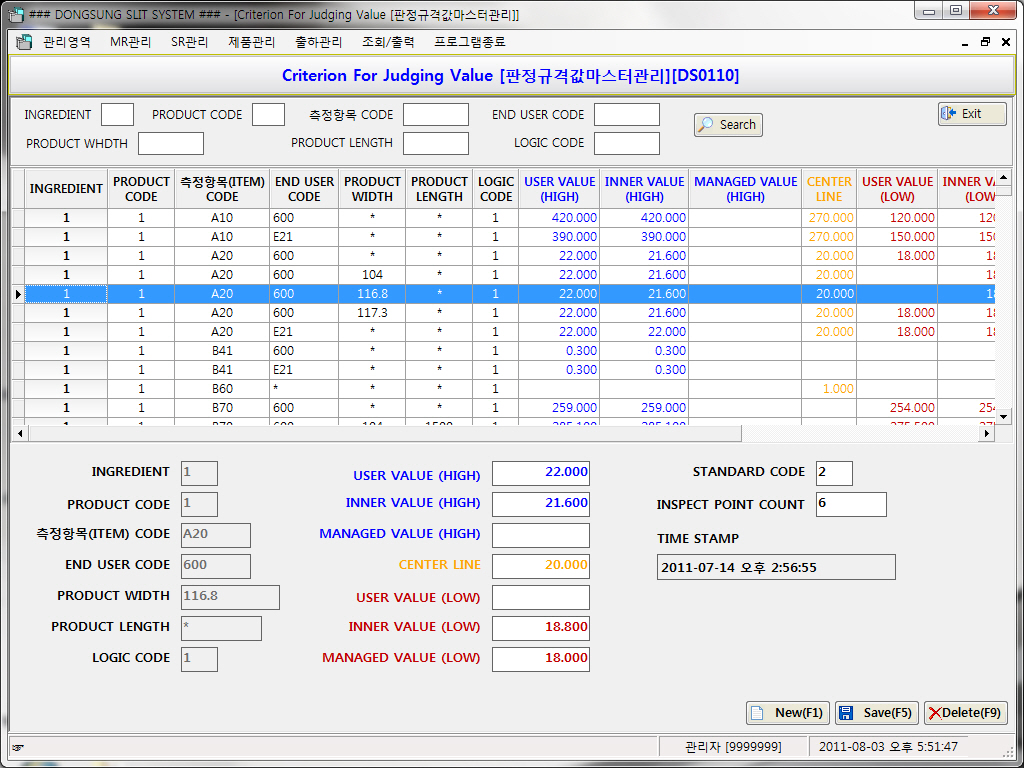

// 판정규격값 마스터관리 [DS0110]
// SR 라벨 재출력 [DS3020]

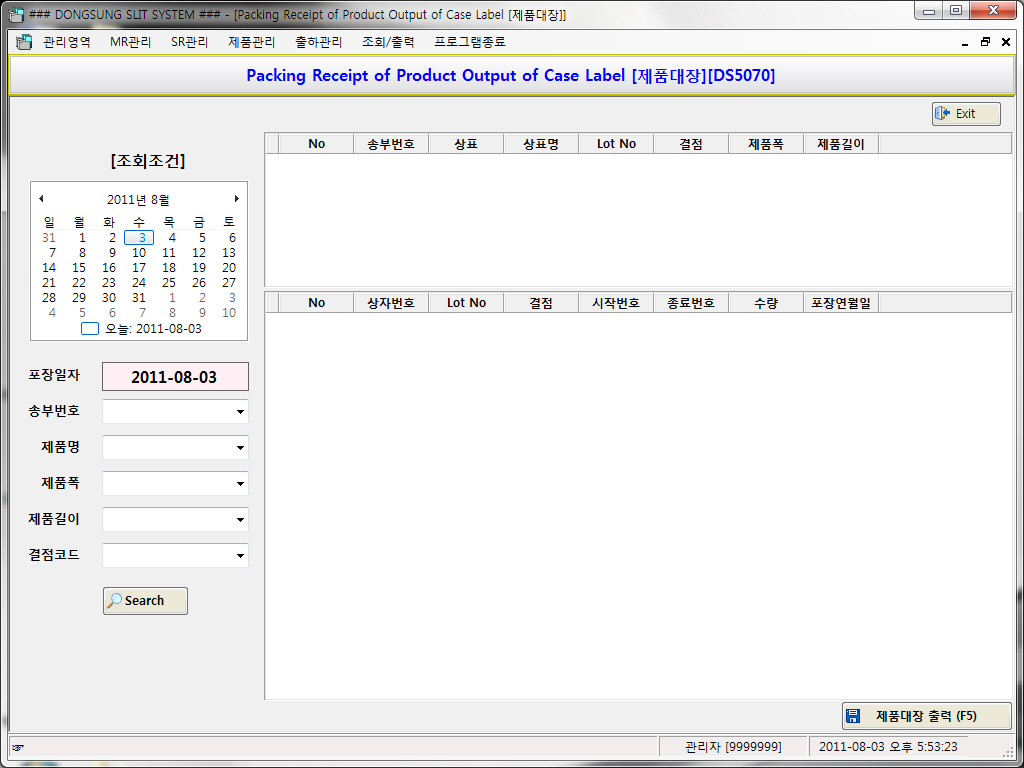

// 제품대장 — 달력 조회 · 출력 [DS5070]

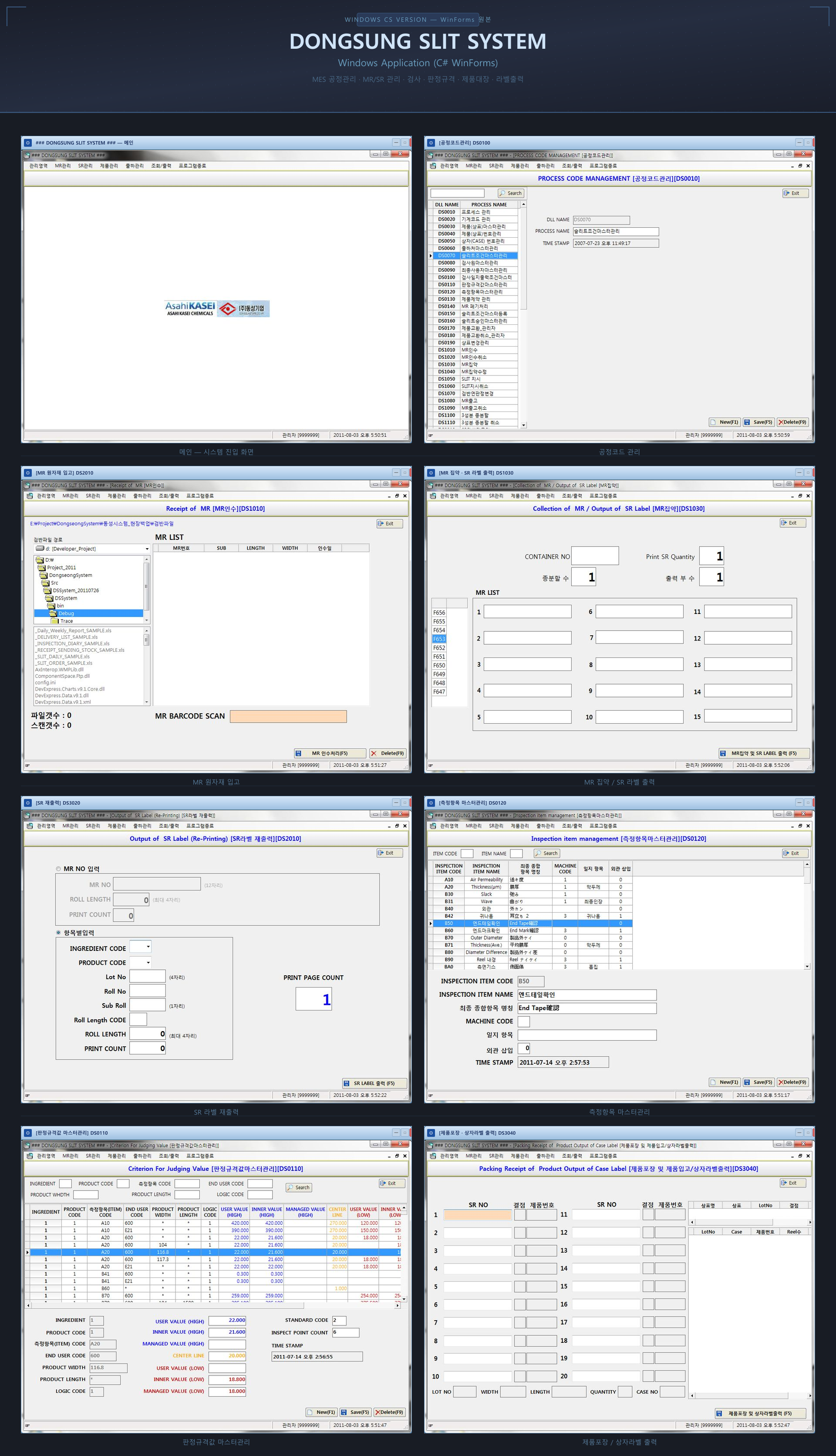

Design Overview // 전체 화면 구성도
기능 모듈 // System Modules
📦
MR 원자재 입고
바코드 스캐너로 Container NO 스캔 → MR 자동 등록. 파일/폴더 트리로 MR 목록 탐색, 라벨 출력.
🏷
MR 집약 / SR 라벨
CONTAINER NO 입력 → 분할 수 설정 → MR 1~15번 슬롯에 원자재 배정 → SR LABEL 일괄 출력 (F5).
🔬
검사 데이터 시트
INGREDIENT / 제품코드 / 측정항목 / END USER 코드 필터로 검사항목 조회. 일지항목, 외관삽입 여부 관리.
📏
판정규격값 관리
USER / INNER / MANAGED VALUE의 HIGH·CENTER·LOW를 다중 컬럼 그리드로 입력. CENTER LINE 오렌지 강조.
📋
제품포장 · 상자라벨
SR NO 1~20번 + 결점/제품번호 입력 → LOT NO / WIDTH / LENGTH / QUANTITY → 상자 라벨 출력.
📑
제품대장 출력
달력 날짜 선택 + 송부번호/제품명/폭/결점코드 조건 → SR 목록 + 상자 목록 조회 → 제품대장 출력.
